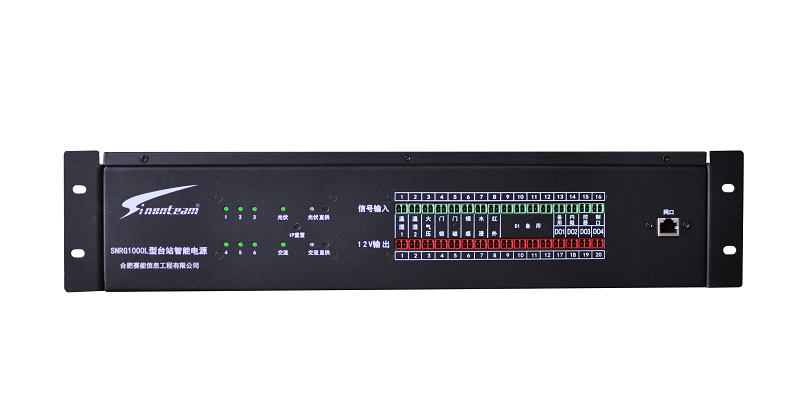

SNRG1000L型台站智能电源

智能电源系统

供电管理指标

供电输入

支持 1 路 220 伏交流输入，交流电压 150 伏 至 260 伏可工作，具备保护功能，专用交流 接口；集成太阳能控制器，支持 1 路 800W 太 阳能输入；支持 2 路至少 300Ah 蓄电池组输入。

供电输出

6 路独立模块化直流供电输出(单路供电功能 不受他路故障影响)，供电输出电压支持 12v， 24v，48v 三种电压定制；总输出功率≥360W， 每路可输出功率不低于 60W，远程可控通断  （常闭），接口为栅栏式接线端子（罩盖，每路两个端子）或航空插头（2 芯，1 正 2 负）

单独 2 路用于蓄电池组充电，每路充电功率 ≥450W，接口为栅栏式接线端子（罩盖）

旁路输出

具有交流和太阳能独立为负载直接供电能
力。当系统具有电池、光伏或交流时，可手 动进入交流或光伏旁路直供，当系统未检测 到电池或检测到电池放电过低时，可自动进 入交流或光伏旁路供电，并具备激活放电过 低电池并充电的功能；交流、光伏、电池三 种来源供电可自动切换。

输出干扰

输出电压纹波≤输出电压的 0.5%，输出电压噪声≤输出电压的 1%。

充电能力

支持交流及太阳能充电，充电优先级可选；
支持多类型蓄电池，每路充电电流 10A～35A 现场可调，可根据蓄电池类型（默认铅酸） 设置充电策略，可远程调整充电参数，以达 到准匹配，延长电池寿命，具备过充电、 过放电自动保护。

显示及按钮操作

主机和控制器具备显示功能以及按钮操作功  能。主机可显示交流状态、光伏状态、输出、 旁路状态、电池状态、充电来源状态。可通  过按钮操作设定交流、光伏旁路开关和 IP 复 位功能。显示 IP 设置或者具备 IP 复位按钮， 可以复位设备的 IP 地址等基本设置。显示各 路负载状态，显示电池电压或通过不同颜色  指示电池的不同电压范围。

动态响应

当负载在20%～100 变化时或当交流供电在 150V～260VAC 变化时，输出电压调整至稳定 值的时间≤200 μs

过流保护

输出电流≥额定输出电流的 130%，停止供电 并报警，过流故障排除后可自动恢复

过压保护

输出电压≥额定输出电压的 150%，停止供电 并报警，采取锁死保护，过压故障排除后可 自动恢复

欠压保护

当用于供电的蓄电池电压值低于 11.5V 时告 警，低于 11V 时停止供电，电压恢复到 12V 后， 自动恢复供电。

反接保护

电池或光伏反接时，停止供电充电，发出报 警，正常接线后恢复正常工作。

过温保护

电源温度影响正常工作时报警，电源采取保 护措施，温度正常后自动恢复工作。

动环及安防指标

环境监控接口

提供 2 个 RS485 接口(用于接入 1 个温湿压传 感器、2 个内阻等)；8 个 DI 接口（1#-8#为 预留接口，欧式端子）；4 个 DO 接口（欧式 端子，远程可控，最大输出电流 1A，输出电 压 12V），均为插拔式接线端子。动环传感器的供电不占用六路输出供电，由智能电源 单独供电。

动力环境监测探头

温度探头（ 1 套） :量程-40℃~80℃ , 精度 优于±0.1℃。

湿度探头（1 套）：相对湿度量程 0～100， 分辨力高于 0.1%RH，精度优于±2%RH。

气压探头(1 套） :量程 300hPa~1100hPa，综 合精度优于 0.5%FS。

单节电池健康状态监测探头（2 个）：电压、 温度、内阻

蓄电池指标

整体性能

安全性能好：正常使用下无电解液漏出，无 电池膨胀及破裂。
放电性能好：放电电压平稳，放电平台平缓。
耐过放电性好：25 摄氏度，完全充电状态的 电池进行定电阻放电 3 星期(电阻值相当于  该电池 1CA 放电要求的电阻)，恢复容量在  75%以上。
耐过充电性好：25 摄氏度，完全充电状态的 电池 0.1CA 充电 48 小时，无漏液，无电池膨 胀及破裂，开路电压正常，容量维持率在95% 以上。
耐大电流性好：完全充电状态的电池 2CA 放 电 5 分钟或 10CA 放电 5 秒钟。无导电部分熔 断，无外观变形。

电池标准

标称电压：12V
标称容量(10 小时率)≥100Ah 浮充期寿命≥10 年
比能量高、大电流高功率放电性能优越

电池特性

容量（25℃) ：10 小时率≥100Ah；5 小时率 ≥87Ah；1 小时率≥62Ah；1 小时率≥54Ah  内阻（0℃) ：完全充电，≤6mΩ
不同温度下的放电容量（10 小时率）：40℃ ≥102%；25℃≥100；0℃≥80%；-15℃≥65%； 自放电后剩余容量(25℃)：3 个月后≥91%； 6 个月后≥82%；12 个月后≥64%

智能电源系统整体性指标

综合监控管理平台

提供集成管理软件，实现所供全部电源参数  的设置、远程控制、系统升级等功能，可以  读取单个单元的参数，实时显示选定电源动  环监测数据，异常报警，具备历史曲线回放， 用户分级管理等功能。

接口协议

提供支持获取包括但不限于智能电源设备信 息、运行状态、环境状态、输入输出供电参 数和控制指令等的接口协议。

单机客户端软 件或网页

可以单机客户端软件或网页，实现对电源参 数的设置与读取，查看动环监测数据，现场 控制等

通讯协议

支持国家地震烈度速报与预警工程项目编制 的《台站电源数据通信控制协议规程》

网络接口

1 个 RJ45 自适应网络接口；

参数设置

具备远程或现场查看及更改设备网络、报警 阈值、台站信息等参数的功能。修改参数及 时生效，无需重启设备，且断电后保持

状态信息上传

主动传输各项运行状态监测数据，包含但不 限于：交流电压、充电电压电流、负载电压 电流、光伏状态、温湿度、气压、电池健康 状态（单节电池电压、温度、内阻）等

报警

状态信息的报警阈值可设置，超出报警阈值 后具备本地声音报警及报警信息的远程上传 功能。

运行日志

包括参数设置、异常信息、报警信息、操作 控制信息等；

固件升级

支持现场及远程升级。

平均故障间隔 时间

整机 50000 小时以上

防护等级

不低于 IP31 的防护能力；

环境适应性

设备工作温度：-20℃~55℃;
工作湿度：10～98%（无凝结）；

外形尺寸

标准机架式安装产品，高不大于 4U，深度不 超过 500 毫米。
